怎样用万用表检测整流桥的好坏？

用欧姆档就可以用黑表笔接到直流母线的正端（P端）红表笔依次接输入（有单相也有三相的）其电阻值大概是几千欧姆只要数值相差不大就OK说明上边的整流桥没问题然后红表笔接直流母线的负端（N端）黑表笔依次接输入只要是上边的数值说明下边的整流桥也OK 如果有很小的数值的话说明已经击穿了

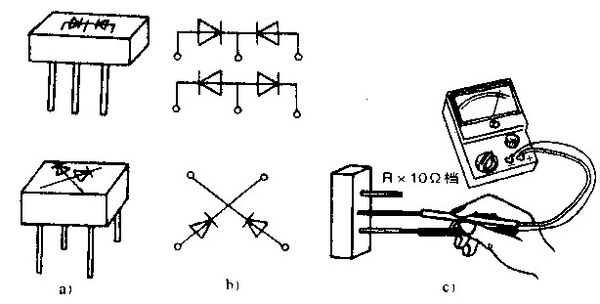

1.半桥的检测:半桥是由两只整流二极管组成，通过用万用表分别测量半桥内部的两只二极管的正、反电阻值是否正常，即可判断出该半桥是否正常。

2.全桥的检测大多数的整流全桥上，均标注有“+”、“-”、“~”符号（其中“+”为整流后输出电压的正极，“-”为输出电压的负极，“~”为交流电压输入端），很容易确定出各电极。

检测时，可通过分别测量“+”极与两个“~”极、“-”极与两个“~”之间各整流二极管的正、反向电阻值（与普通二极管的测量方法相同）是否正常，即可判断该全桥是否已损坏。若测得全桥内鞭只二极管的正、反向电阻值均为0或均为无穷大，则可判断该二极管已击穿或开路损坏。
