高频高压发生器的原理的原理是什么？
发布时间：2012-1-8 类别：新闻资讯点击量：1932

高频高压发生器采用了高频倍压电路，应用了最新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。

1、体积小、重量轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是目前最理想的可靠产品。

2、采用最先进技术、工艺制造，率先应用最新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定度更高，波汶系数更小。

3、精度高、测量准确。电压、电流均为数字显示，电压分辨率为0.1kv，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。

4、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。

5、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准及优于同类产品。

6、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器氧化锌试验时，当电流升到1000uA时，就打开0.75的按钮，这时，电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时，将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它试验。

7、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操用更随意，显示数值单位为kv。

8、倍压筒可分节结构，现场使用，灵活方便，一机多用，经济实惠。

静电喷漆高频高压发生器主要是用于金属工件表面静电喷漆。此设备还可应用于静电吸尘，静电分离等方面，工作原理下图所示。

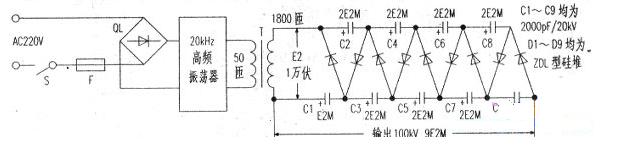

高频高压发生器原理

工作原理合上开关S，接通单相交流220V50Hz市电，经桥式全波整流电路QL，变成直流电压，并经高频可调振荡器，转换成几kHz到几十kHz的高频电能，再经高频变压器B升压后供给多倍压整流器．以获得直流高电压（小电流）电能供给静电喷漆。

多倍压整流器，它由20kHz左右的高频振荡器供给高频电压，通过升压变压器B升压至约10kV（最大值），经过9倍压整流输出约90kV的直流高压。该9级倍压输出电压可以在60kV到120kV范围内调节（由调节高频振荡器输出的振荡电压来实现），输出的电能足够供给6支喷枪同时进行喷漆。
